連結送水管（れんけつそうすいかん）とは、火災発生時に消防隊が地上から建物内部の消火栓やスプリンクラーへ送水できるように設けられた配管設備のことです。
消防法施行令（第31条）に基づき、一定規模以上の建築物には設置が義務付けられており、消防活動の効率化と安全確保に欠かせない設備です。
連結送水管は、主に以下の3つの部分で構成されています。

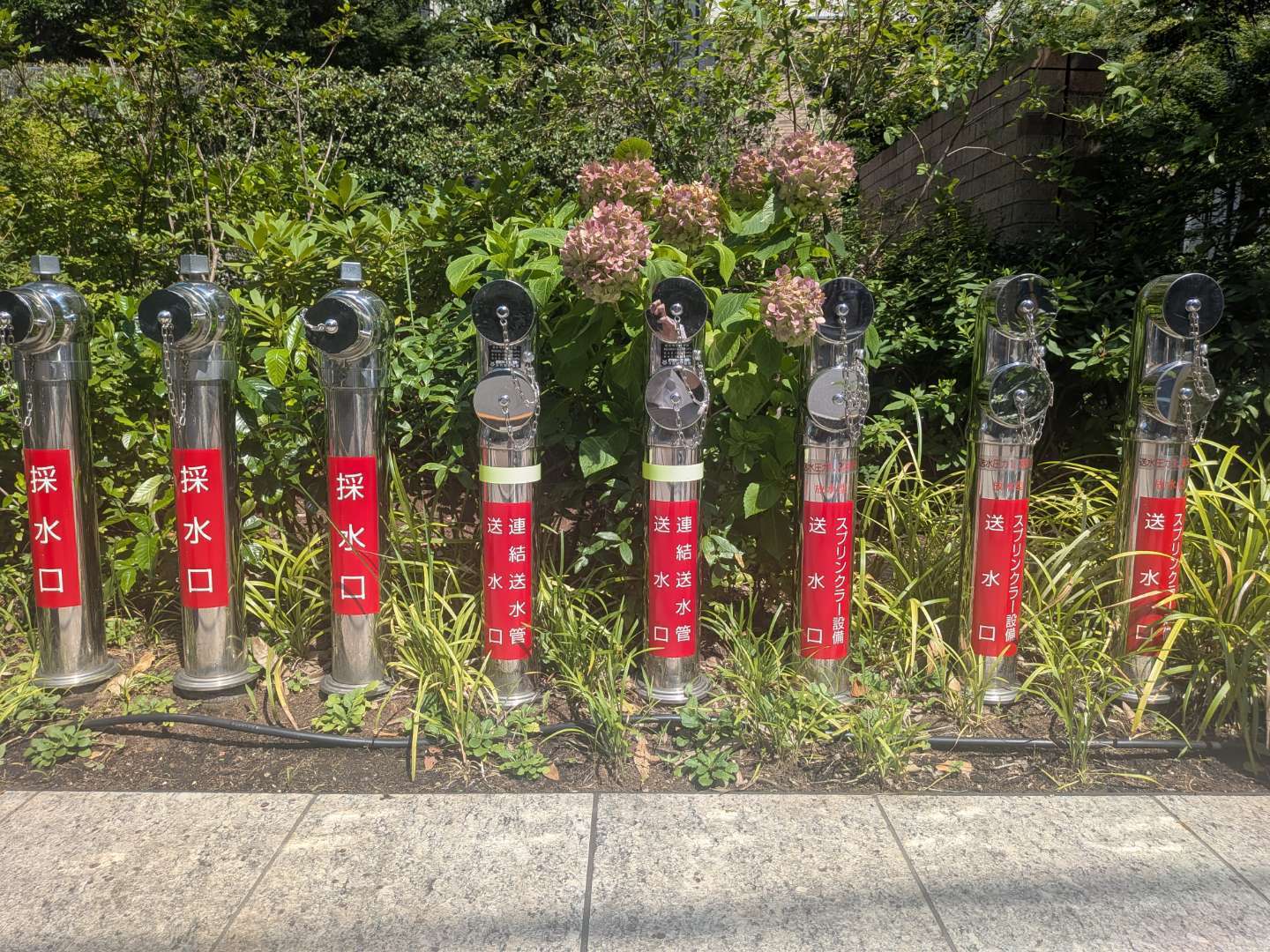

送水口（屋外側）
建物の外壁や駐車場付近に設置され、消防車のホースを接続する部分。
通常「赤いボックス」や「ステンレス製パネル」に「連結送水管」と表示されています。
口径は65A（2.5インチ）が一般的で、2口または3口設けられています。
配管（屋内側）
送水口と屋内の放水設備（屋内消火栓・スプリンクラー）をつなぐ配管。
耐圧性能が高い鋼管（STPG・SGPなど）が用いられます。
消防ポンプ車からの圧力水に耐えられるよう、耐圧試験に適合していなければなりません。
放水口（屋内側）
消防隊が屋内でホースを接続して放水するための接続口。
廊下・階段・エレベーターホール付近に配置され、すぐに利用できる位置に設置されます。
消防法、消防庁により、以下の該当する建物には連結送水管の設置が求められます。
高さ31mを超える高層建築物
延べ面積が6,000㎡を超える大規模建築物
特定防火対象物（病院、劇場、ホテル、商業施設など）で一定規模を超えるもの
地下街、地下駅舎、地下駐車場などの地下構造物
これらの施設では、屋内消火栓設備やスプリンクラー設備と連動して運用されることが多く、火災時の初期対応と消防隊活動を両立させる仕組みとなっています。
動作までの流れ
①火災発生
②消防隊が建物外部の送水口にホースを接続
③消防ポンプ車から水を高圧で送水
④連結送水管を通じて屋内の放水口や消火栓に到達
⑤消防隊が屋内で放水活動を実施
このように、連結送水管は建物の内部配管を消防隊が利用できるようにする装置であり、外部の水圧を内部設備に連結する役割を果たしています。
点検と維持管理の重要性
年2回以上の点検が義務
消防法により、連結送水管は年2回以上の定期点検が義務付けられています。
点検は専門の消防設備士（甲種1類・2類など）が実施し、次の項目を確認します。
送水口・放水口のキャップ・パッキン・弁の劣化
配管の腐食・漏水・閉塞の有無
耐圧試験による水密性の確認
【設置から10年経過した配管に対して規定の圧力を加えて、異常がないかどうかを確認するということが定められており、10年経過後は3年毎に連結送水管耐圧試験を実施しなければいけません。】
表示・識別プレートの有無
放水試験による圧力・流量の測定
連結送水管の改修ポイント
老朽化や増築により、既存配管の耐圧不足や系統変更が必要になる場合があります。
その際には、以下の点を考慮します。
JIS G 3452（SGP）またはJIS G 3454（STPG）規格に適合した配管を使用
継手部にはねじ込み・溶接・フランジ接合を採用
新設時は消防署への設置届出・竣工検査が必要
改修後は必ず耐圧・漏水試験を実施
特に高層ビルでは、水圧が1MPa（約10kgf/cm²）を超えるため、高耐圧配管や防振継手の採用が推奨されます。
連結送水管は、設置基準や技術仕様と同じように点検も重要とされています。連結送水管は、非常時であっても正常に加圧送水ができるように、条件に該当する場合は「連結送水管耐圧試験」が義務付けられます。
まとめ
「連結送水管耐圧試験」とは、耐圧試験機器を用いて、実際に使用する時と同じような環境を作って、加圧送水が規定を満たすかを確認するものです。
また、試験結果を所轄の消防署に報告書にして提出しなければいけません。実際の動作試験と書類提出の2つがセットになって完結するため、申告漏れがないよう注意する必要があります。
連結送水管耐圧試験の規定は、試験対象となる連結送水管の「設計送水圧力の1.5倍」が基準となり、1.5倍の水圧をかけた状態で「3分間」圧力が変化しないことを確認します。
連結送水管耐圧試験は、設置してから10年目、その後は3年毎に1回の頻度で実施しなければいけません。
仮に、連結送水管を初めて設置したという場合は「連結送水管放水試験」と呼ばれる、本番とまったく同じように「放水」までを含めた試験を、工事完了から4日以内に実施および報告する必要があります。
とくに、11階を超えるような大きなビルでは大がかりな試験になり、異常が確認された場合の原因究明も大変になると言われています。
送水口から放水口を繋いでいる配管が建物の外に設置してある場合は、紫外線や強風、外気温などの影響を受けやすく、配管を交換するとなると費用負担も大きくなるでしょう。
連結送水管は、一般的には触れることもなく、火災発生時であっても素人が操作するものではなく、消防隊が使用する為に身近な消防用設備等とは言えないでしょう。
しかし、連結送水管を巡る規定は非常に細かく、厳しい内容になっているだけでなく、点検についても特別な連結送水管耐圧試験が義務付けられます。
消防署から指摘や指導を受けないようにするためにも、消防点検のプロに相談するのが確実かと思われます。
