誘導灯とは、災害や停電などが起こった際、建物にいる人々が出口の場所を把握し、安全に屋外へ避難できるようにする為の照明器具です。
誘導灯にはさまざまな種類があり、その特徴や設置方法を把握して、正しい位置に必要な機能に応じた誘導灯の設置が必要とされます。
誘導灯の種類について、解説していきます。
誘導灯には、避難口を示す為の避難口誘導灯、避難口がどちらの方向にあるかを示す為の通路誘導灯、映画館や、劇場などの客席に取付け、足下が見えるようにする為の客席誘導灯、階段や、傾斜路に設置し、避難時に周りを照らしたり、階数の把握ができるようにする為の階段通路誘導灯があります。
避難口誘導灯・通路誘導灯・客席誘導灯は例外を除き、24時間点灯させる必要があり、階段通路誘導灯は、屋外階段等に設置するタイプですと、日中明るい場合に点灯させないようにするセンサー付の商品もあります。
災害時や、停電などで電力の供給がストップした際も、内蔵のバッテリーや、非常電源からの電力供給で点灯を行うことができるように設計されています。
避難口誘導灯と通路誘導灯の見た目での大きな違いは背景色の違いです。
両者には、その役割についても違いがあります。

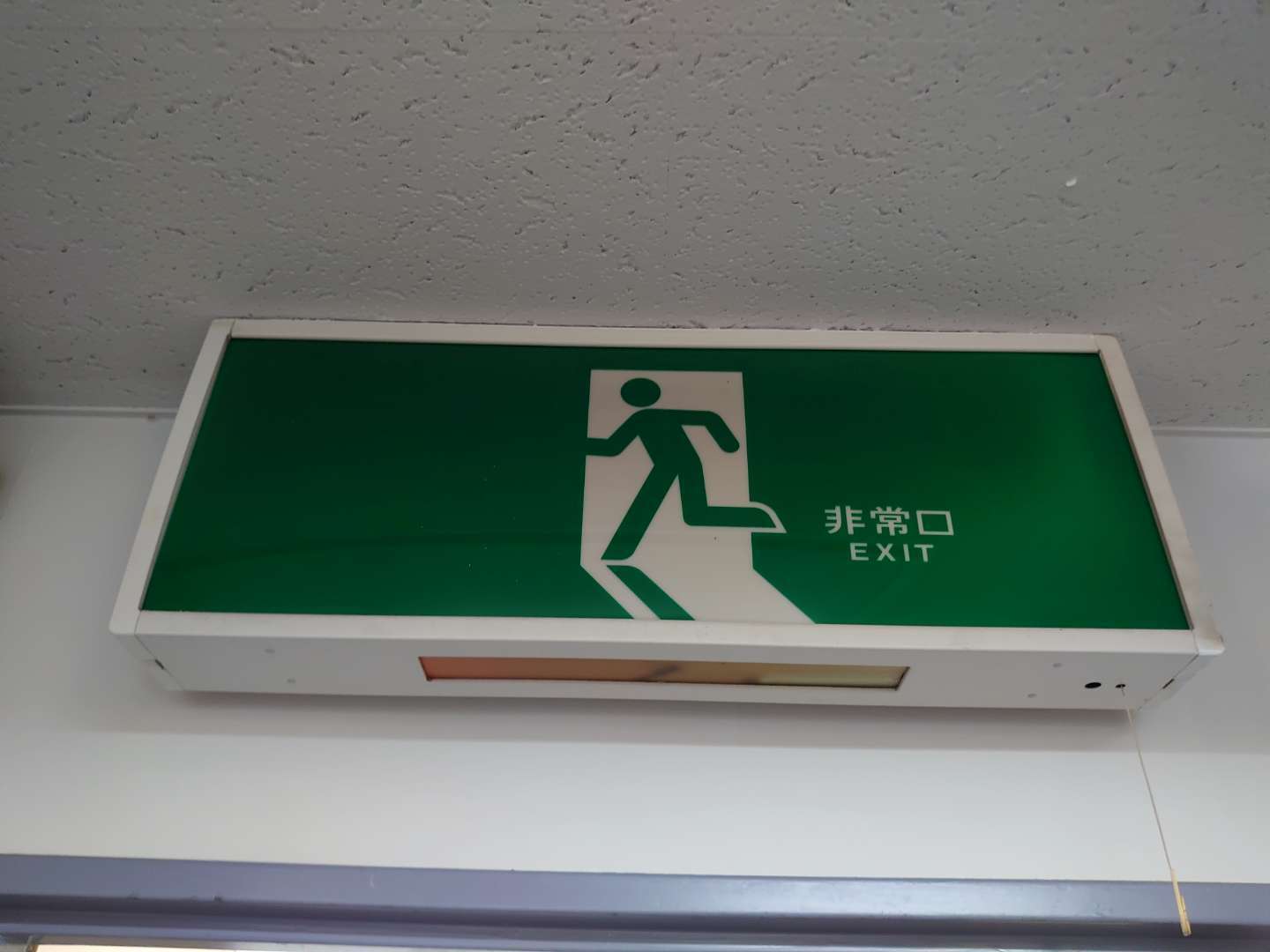

一般的に避難口誘導灯(背景が緑色、人が走っている絵が大きく描かれたもの)は、避難する出口のドアの上や、避難用階段のある場所に設置する機器になります。
その役割は、火災発生時に有効に避難できる出入口等であることを表示することで安全を図る目的としています。
一方、通路誘導灯(背景が白、矢印が大きく描かれたもの)は、避難口を探す際に、避難口がどの方向にあるか指し示す為の機器となり、廊下などに設置する商品となります。
その役割は、火災時において安全に避難できるよう避難の方向を明示することで安全を図る目的があります。
避難口誘導灯及び通路誘導灯共に設置場所ついては、消防法（消防施工規則第28条の3）で規定されているので、しっかり確認が必要です。
誘導灯は大きさに応じて等級が設定されており、小さいものから順にC級、B級（BＬ形、BＨ形）、A級と分類されています。
基本的に、大きな誘導灯ほど遠くからでも視認できるため、設置するスペースが広いほど大型のものが必要です。設置場所や施設の用途などに応じて、適切な等級が決まります。
・A級誘導灯：
A級誘導灯は、表示面の縦寸法が0.4m以上の最も視認性が高いタイプであり、広い施設や高層ビルなどでの設置が適しています。避難口が大きく、通路の幅が広い施設でも、A級誘導灯を使用することで遠くから確実に視認でき、避難誘導をより安全かつ確実に行えます。
従来型の誘導灯は蛍光灯が使用されていましたが、現在ではLED光源を採用したコンパクトタイプが主流となっており、A級もLEDタイプに変更されています。
・B級誘導灯：
B級誘導灯は、表示面の縦寸法が0.2m以上0.4m未満のものであり、輝度によって2種類のタイプがあります。設置場所に応じて適切なタイプを選択することが重要です。A級と同じく、現在ではLED光源のタイプが一般的です。
BＬ形（輝度が低いタイプ）
輝度が比較的低く、主に通路や小さな避難口などに使用されます。設置場所の広さに応じて、適切な輝度を持ったBＬ形を選定する必要があります。LED光源を使用した高輝度なBＬ形は、従来型の誘導灯に比べエネルギー効率が良く、コンパクトで長寿命です。
BＨ形（輝度が高いタイプ）
BＬ形よりも輝度が高く、視認性が特に求められる場所で使用されます。広い通路や大きな避難口での使用に適しており、従来型よりも明るく、視認性を確保しやすくなっています。
・C級誘導灯：
C級誘導灯は、表示面の縦寸法が0.1m以上0.2m未満の小型タイプであり、比較的狭い空間や小規模な施設に適しています。住宅や小規模な商業施設などで使用されることが多く、狭い通路や小さな避難口で有効に機能します。C級もLED光源を採用しており、従来型の蛍光灯を使用した誘導灯と比べ、熱による変色の心配がありません。
今回は誘導灯の種類のご紹介とさせて頂きました。
次回は誘導灯の設置基準に焦点を当ててご説明させて頂きます。
なるべく更新を早めにして更新させて頂きますので宜しくお願いします。
